Сопоставление опрессовочной- и винтовой техники для кабеля среднего напряжения

1. Опрессовочная техника

Для соединения и присоединения кабельных проводников низкого и среднего напряжения в Германии применяется в основном шестигранная опрессовочная техника.
Это требует помимо точно определенного типа кабельного проводника, подходящую гильзу и соответствующий опрессовочный инструмент с нормированной матрицой.
Только если эти три компонента точно приведены в соответствие и тщательно проведен процесс опрессовки, тогда возможно достижение надежного и устойчивого против процессов старения соединения.
В VPE-кабелях среднего напряжения применяются в основном уплотненные многожильные, реже, но с тенденцией к увеличению, круглые однопроволочные проводники.
Эти проводники требуют на основе своей структуры и размеров особые или отличающиеся от DIN-нормы опрессовочные гильзы.
GPH приводит в соответствие внутренний диаметр с проводником, причем внешний диаметр остается соответственно сечению проводника прежним.

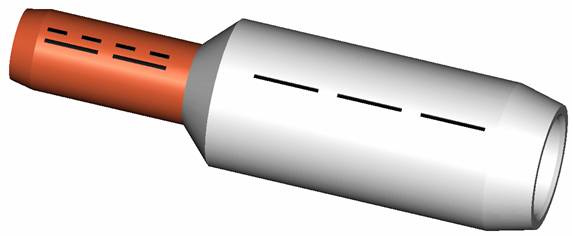

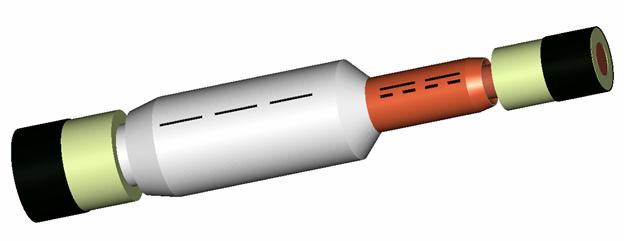

В практике часто встречаются переходные или переходно-уменьшающие соединения, которые в свою очередь требуют специальных опрессовочных гильз ( напр. Al на Cu или Al-переходно-уменьшающие соединение или гильзы со стопором для перехода с VPE на бумажно-изолированный кабель).
Для всех этих соединительных вариантов необходима особая соединительная гильза плюс соответствующая матрица, что приводит к увеличению числа возможных вариантов соединений и расходов по содержанию склада.
В практике очень часто нет нужного соединителя в нужном месте в нужное время,поэтому этот пункт облегчает переход к винтовой технике.

1. Винтовая техника
В начале должно перечисление преимуществ и недостатков винтовой техники по сравнению с опрессовочной техникой дать необходимый обзор.

Преимущества: - многофункциональность, в пределах диапазона сечений
- легкий и надежный монтаж за счет винтов с отрывной головкой и интегрированным вращательным моментом
- никаких различий между RM, RMV, RE и SM – проводников
- незначительная опасность ошибки в применении или возможности неправильной систематизации
Недостатки: - Цена (должны быть учитаны расходы по разработке и испытаниям)
- имеющиеся в наличии опрессовочные инструменты и матрицы
- небольшой практический опыт энергосетей

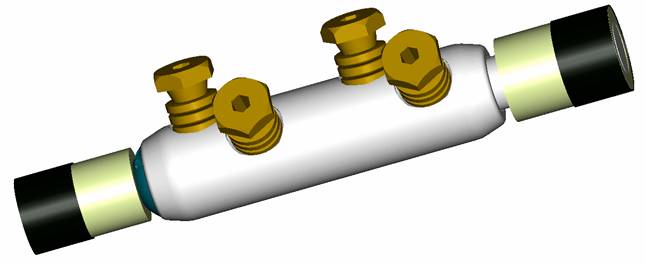

Винтовая техника от GPH отличается особенно тем, что
a) Применяются соединительные корпуса с центрирующим отверстием для проводника,
b) Соединительные корпуса гальванически луженные и имеют стопор,
c) Отверстие для проводника заполнено нейтральной смазкой, для того чтобы процесс окисления после монтажа и во время эксплуатации был минимальным и тем самым продлевается время работы такого соединения,
d) Применяются многофункциональные винты с несколькими уровнями срыва головки которые в зависимости от сечения проводника отделяются из-за установленного усилия срыва,
e) Применение многоуровневых винтов не оставляет выступающих частей, что могло бы привести к трудностям в управлении изменения силового поля,
f) Применение центрирующих колец позволяет центрированный выход из корпуса также проводников небольшого сечения и тем самым избегаются большие ступени перехода от соединителя к кабелю

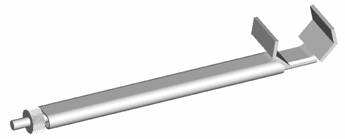

g) Предлагаемые держатели упрощают монтаж и предотвращают перекручивание проводников.
Применение винтовой техники от GPH передается на всю программу ответвительной, соединительной и присоединительной техники, это означает что помимо винтового соединителя, GPH предлагает винтовые кабельные наконечники для помещений и наружних концевых присоединений, винтовые кабельные наконечники с соосной лопаткой для разъёмных контактных соединений, а также ответвительный винтовой соединитель для ответвительной муфты среднего напряжения.

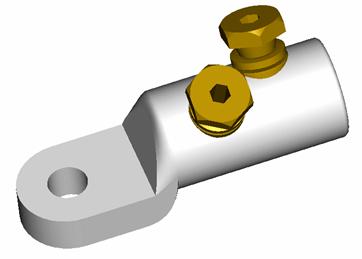

Винтовые кабельные наконечники для наружних и концевых присоединений в помещениях

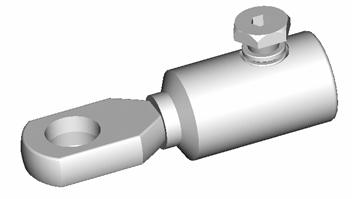

Винтовые кабельные наконечники для разъёмно-контактной техники

Резюме

С электрической стороны винтовая техника не на много превосходит опрессовочную, т.к. оптимально опрессованное соединение на базе точного соответствия трёх компонентов – проводника, гильзы и матрицы очень тяжело повторить. Оба варианта, если соблюдены необходимые условия, являются очень хорошими соединительными техниками.
